高強度鋼結構大六角型螺栓（HS螺栓）技術詳解

高強度鋼結構大六角型螺栓（HS螺栓）技術詳解

一、概述

HS螺栓（High-Strength Hexagon Head Bolt）是鋼結構工程中用于高承載連接的關鍵緊固件，因其大六角頭部設計而得名。其核心特點是高抗拉強度、優異的抗剪切性能及可靠的軸向預緊力控制，廣泛應用于橋梁、高層建筑、重型廠房等對結構安全性要求極高的領域。

二、結構組成

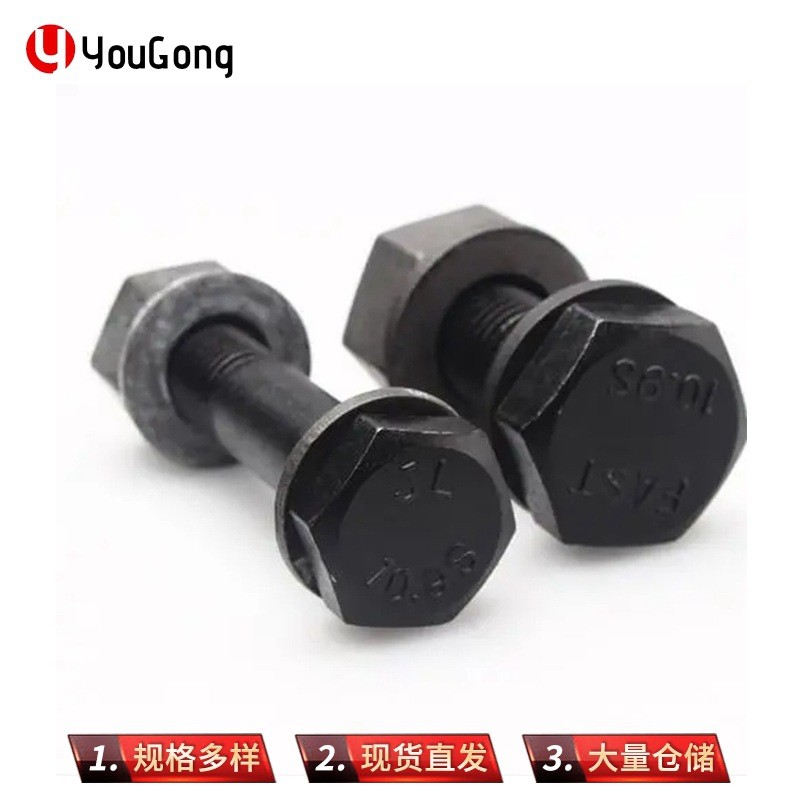

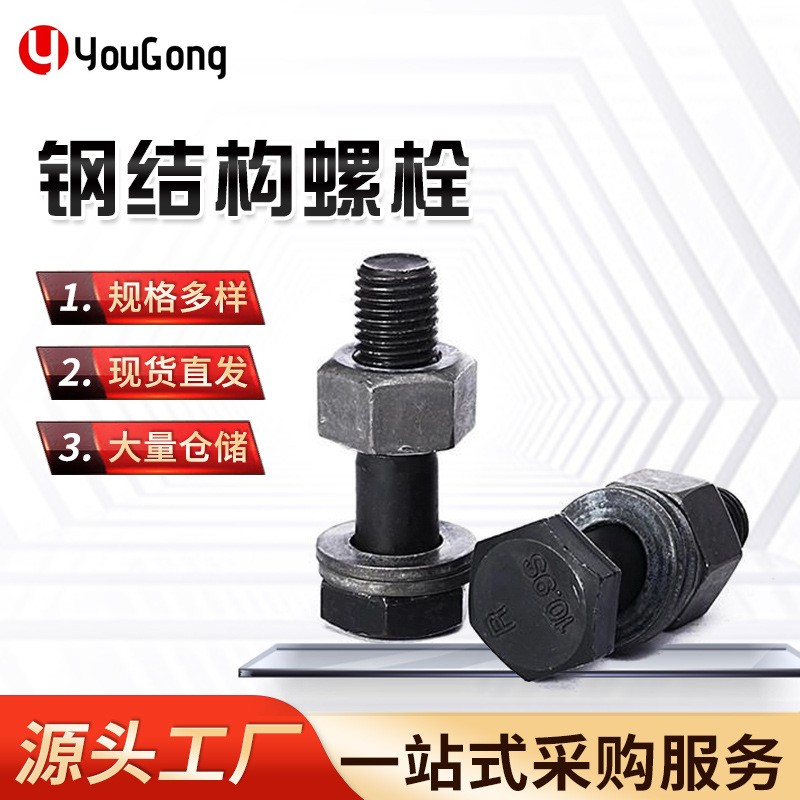

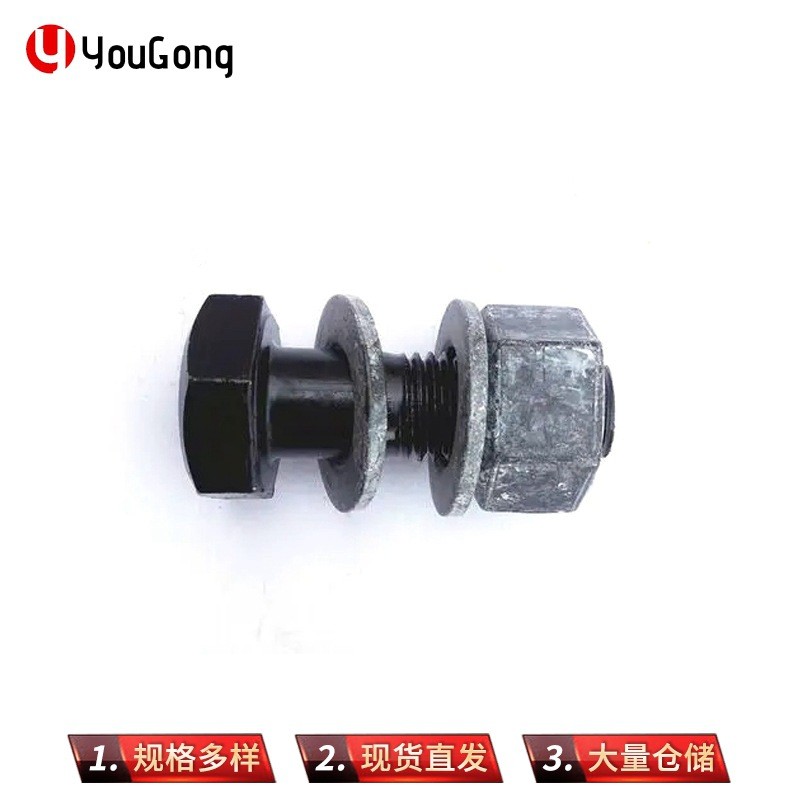

HS螺栓連接副由以下部件構成：

1. 螺栓：大六角頭部設計，提供更大的扳擰接觸面，確保安裝扭矩的穩定性。

2. 螺母：配套六角螺母，與螺栓螺紋精密配合。

3. 雙墊圈：上下各一片，作用包括：

   - 分散接觸面壓力，減少螺栓頭/螺母對連接板的壓痕。

   - 防止因表面粗糙度導致的預緊力損失。

   - 部分設計中墊圈帶倒角，引導螺栓對中安裝。

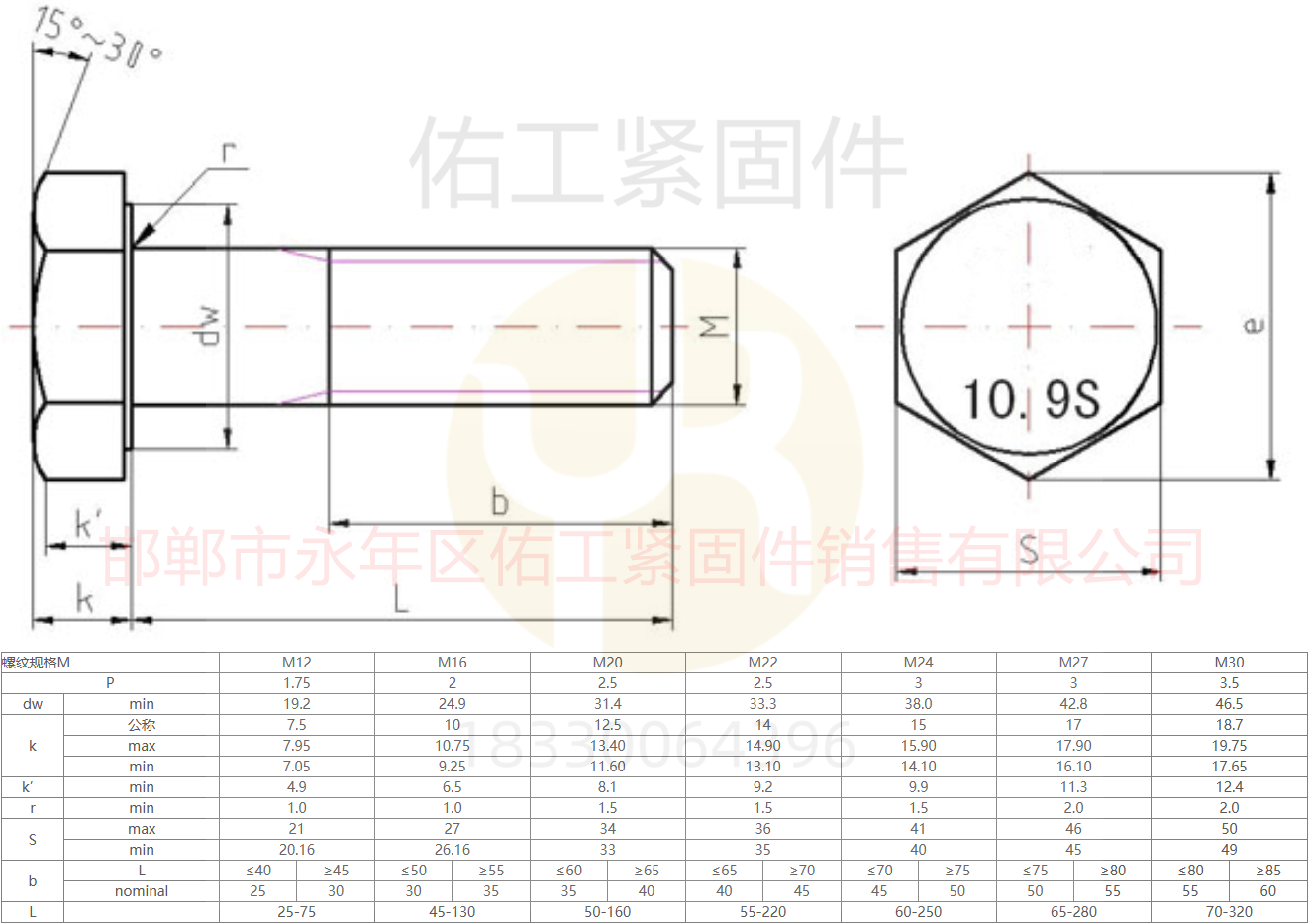

三、規格參數

- 直徑范圍：M16-M30（常用規格），特殊工程可擴展至M36。

- 長度范圍：55mm-150mm（桿身長度不含頭部）。

- 適用標準：參考中國GB/T 1228-1231或國際ISO 7412標準。

四、材質與工藝

1. 螺栓材質（M16-M24）：

   - 20MnTiB合金鋼：替代傳統20CrMnTi的高性能材料。

   - 性能優勢：

     - 淬透性：油中臨界淬透直徑14-27mm，確保大截面螺栓芯部硬度均勻。

     - 加工性：正火后切削性能優良，冷鐓成型效率高。

     - 疲勞強度：滲碳后抗循環載荷能力突出，降低缺口敏感性。

   - 熱處理工藝：

     - 淬火+回火（調質處理），表面硬度33-39HRC。

     - 抗拉強度1040-1240MPa，屈服強度≥940MPa，延伸率≥10%。

2. 螺母材質：

   - 10B21/35K冷鐓鋼：低碳合金鋼，熱處理后硬度98HRB-32HRC。

   - 設計要求：保證與螺栓匹配的強度等級（如8.8級、10.9級）。

3. 墊圈材質：

   45#中碳鋼：熱處理后硬度35-45HRC，兼具硬度和韌性。

五、力學性能指標

| 參數          | 螺栓（20MnTiB） | 螺母（10B21） | 墊圈（45#）  |

|---------------|------------------|---------------|--------------|

| 抗拉強度      | 1040-1240MPa    | ≥1040MPa      | -            |

| 屈服強度      | ≥940MPa         | -             | -            |

| 表面硬度      | 33-39HRC        | 98HRB-32HRC   | 35-45HRC     |

| 楔負載        | 255-304kN       | -             | -            |

| 延伸率        | ≥10%            | -             | -            |

六、表面處理技術

1. 螺栓：氧化發黑（Black Oxide）

   - 形成Fe?O?保護膜，厚度約0.5-1.5μm，防銹能力中等。

   - 表面摩擦系數穩定，利于控制預緊力。

2. 螺母與墊圈：磷化（Phosphating）

   - 生成磷酸鹽結晶層（如鋅系/錳系磷化），厚度5-20μm。

   - 功能：

     - 增強防銹能力。

     - 通過調整磷化膜粗糙度，與發黑螺栓配合實現摩擦系數偏差≤15%（EN標準）。

3. 配套原理：

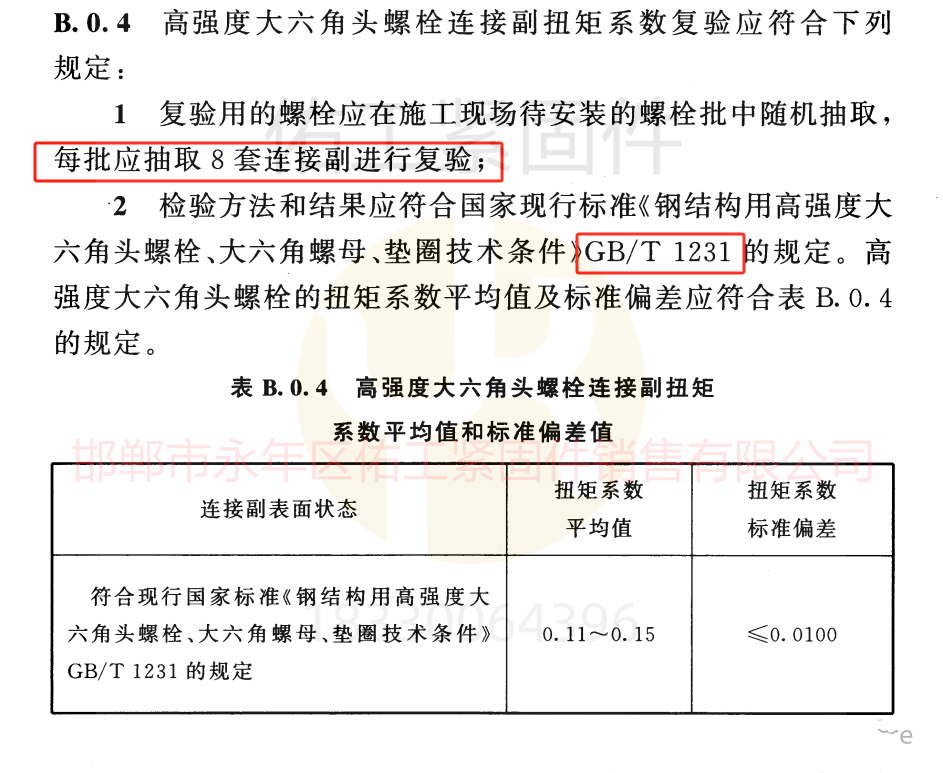

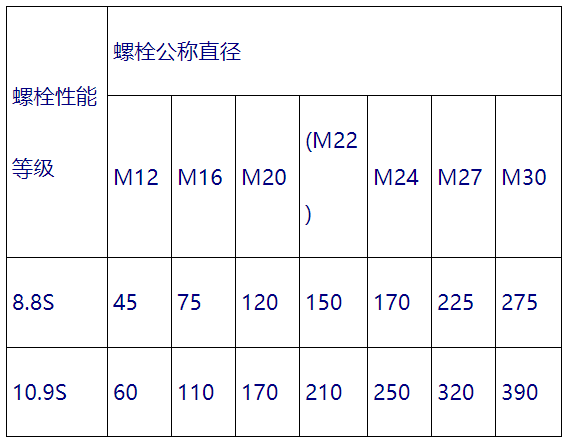

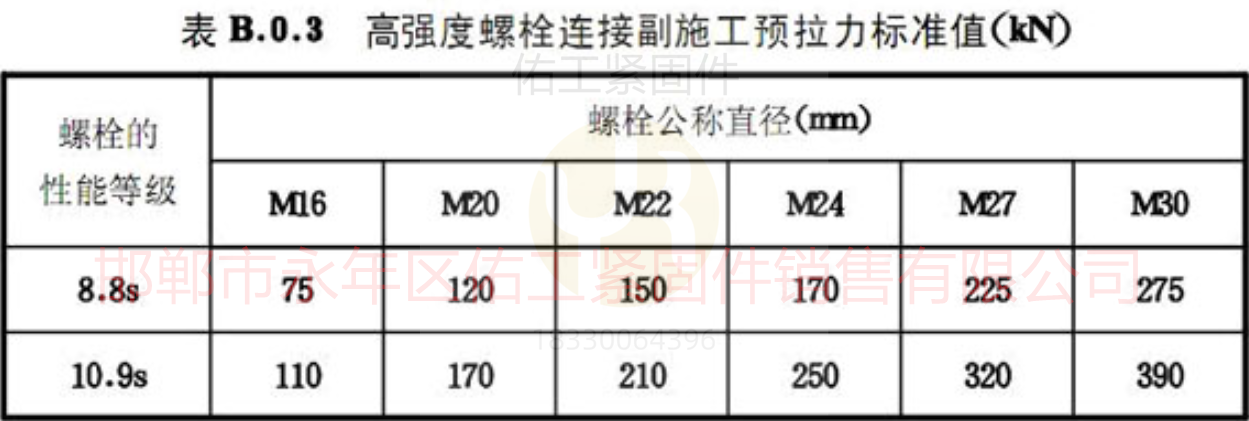

   - 國家標準GB/T 1231規定連接副緊固軸力標準值0.155-0.187（無潤滑狀態）。

   - 差異化表面處理確保扭矩系數（\( K = T/(F·d) \)）穩定，避免預緊力離散。

七、特殊規格要求（M27-M30）

-材質升級：采用35VB鋼（高強度螺栓專用鋼）。

性能特點：

  抗拉強度≥1200MPa，沖擊韌性≥60J（-20℃）。

  高缺口敏感性抗力，適用于動態載荷環境。

  熱軋退火態加工，改善冷鐓成型性。

典型應用：風電塔筒、海洋平臺節點、重載鐵路橋梁。

八、選型與施工要點

1. 扭矩控制：需根據公式 \( T = K \cdot F \cdot d \) 計算安裝扭矩，定期校驗電動扳手精度。

2. 防松措施：雙螺母或預置式墊圈（如Nord-Lock）用于振動環境。

3. 腐蝕防護：

   - 高濕度/鹽霧環境建議升級為熱浸鍍鋅或達克羅涂層。

   - 避免異種金屬接觸（如不銹鋼與碳鋼墊圈）。

4. 驗收標準：

   - 批量抽檢楔負載試驗，確保無頸縮斷裂。

   - 磁粉探傷檢測表面裂紋。

九、應用場景對比

| 場景            | 推薦規格     | 材質選擇      | 表面處理      |

|-----------------|-------------|---------------|--------------|

| 常規鋼結構廠房  | M16-M24     | 20MnTiB       | 發黑+磷化    |

| 跨海橋梁        | M22-M30     | 35VB          | 熱浸鍍鋅     |

| 重型機械地腳    | M30-M36     | 35VB+10B21    | 達克羅涂層   |

通過以上技術解析，HS螺栓的設計充分體現了材料科學、力學性能與工藝控制的協同優化，是鋼結構工程中不可或缺的“安全衛士”。實際應用中需嚴格遵循設計規范，確保結構連接的可靠性。
